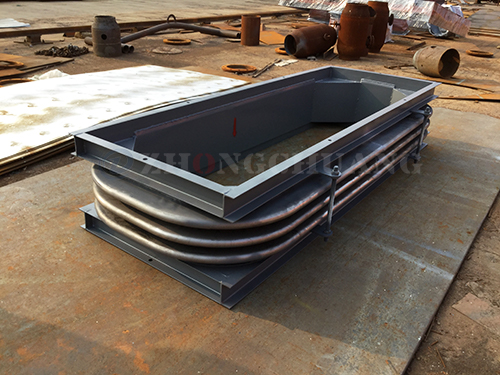

应用于矩形管道的矩形金属波纹补偿器主要用于吸收管道或设备所产生的轴向位移和横向位移,但是不常用与吸收角向位移。其安装方法与应用与其它规格的金属补偿器大致相同。中创机械小编带你了解关于矩形金属波纹补偿器的安装以及布置方法。
波纹补偿器的安装与固定支架的安装有关,通常在进行选用前,厂家应了解管道支架的布置。在符合管道布置的前提下进行选用,除了安装前进行的外观检查、流向标志等通用的注意事项外,对于口径较大矩形补偿器,由于其波高较高,且基本不设置外部保护套,更应小心保护波纹管部分避免由于其受到敲击、划伤、引弧、焊接飞溅等原因所造成的损害。进行吊装时应减少或避免过程中变形给波纹管造成的未考虑进去的位移。有疏水装置的应将疏水口装置放置在底部。
应用于补偿轴向位移时,两个固定支架之间设置一个,导向支架应该靠近斜管臂两端设置,以便于减小作用在管道系统上的弯矩。应用于补偿少量横向位移时,当中间管段较重时,矩形金属波纹补偿器上应设置铰链等承重结构将中间管段的重量传递给两侧的支架。
由于其承压能力并不大,通常
矩形金属波纹补偿器不需要进行耐压试验。可做气密性试验,符合要求的疲劳性能,试验循环次数应大于设计疲劳寿命,在设计压力下应无泄漏。
