非金属软连接的结构-中创机械

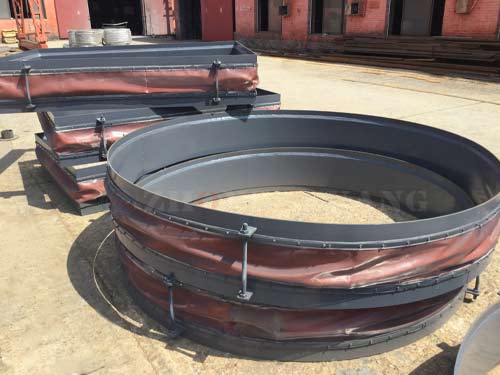

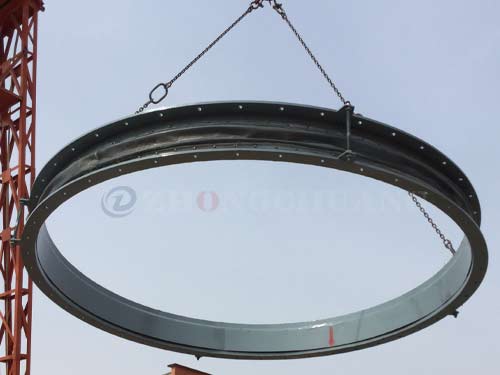

非金属软连接使用非金属柔性材质构成的管道连接补偿元件。主要用于吸收系统位移、隔离振动和噪声。

结构上非金属软连接通常由三部分组成，主要工作元件非金属蒙皮，由多层柔性纤维织物（玻璃纤维布、无碱玻璃纤维布、陶瓷纤维布）、硅胶、氟胶、三元乙丙等复合而成。用来吸收管道膨胀量。同时减振降噪。金属框架用于固定和支撑非金属蒙皮的同时，提供法兰连接面。



导流筒避免介质直接冲刷非金属蒙皮并降低流动阻力。

根据连接管道截面形状分为：圆形、矩形、异形

非金属软连接广泛应用于烟气脱硫系统；电力锅炉、风机、除尘器管道；冶金高炉、转炉、烧结机热风、煤气管道；水泥行业窑头、窑尾、预热器管道；石化行业腐蚀性介质通风、排气管道；通风除尘风机出口等。补偿器厂家提示您选型时需要落实以下参数：

1、介质：成分、温度、粉尘含量、腐蚀性。

2、压力：正压、负压或正负压交替

3、位移量：轴向拉伸/压缩、横向位移、角向偏转量

4、接口尺寸：管道形状（圆形、矩形、异形）

5、安装状态及使用工况
