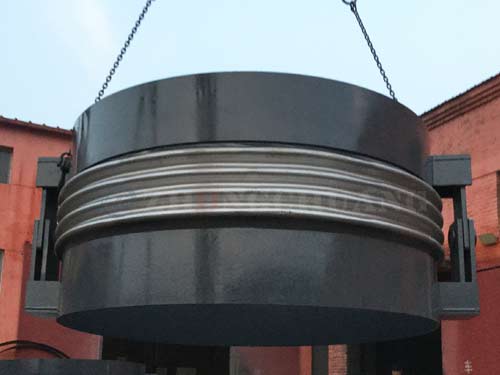

平面铰链波纹膨胀节|波纹膨胀节-平面铰链波纹膨胀节结构-中创机械

平面铰链波纹补偿器工作原理：
当管道因热胀冷缩而产生弯曲时，会使平面铰链波纹膨胀节的两端产生一个相对的角位移。角位移通过两端的立板，作用在铰链板上，铰链板围绕销轴旋转，就像一个杠杆。铰链板的旋转运动，被转换为波纹管在轴线方向的线性压缩或拉伸。介质压力会在波纹管上产生一个将波纹膨胀节拉直的压力推力，这个推力被铰链板销轴系统所承受，并作为一个内力在系统内平衡掉，因此不会传递到管道两端的固定支架上。
