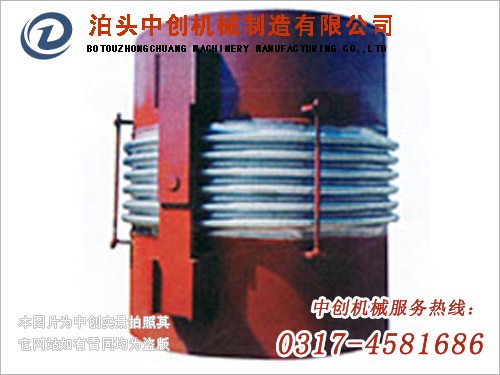

平面铰链式波纹补偿器(TJL)是一种适用于角位移补偿的专业补偿器,也叫平面铰链式波纹伸缩器、铰链式膨胀节,由一个波纹管、两组相连的铰链板及一对销轴组成。顾名思义,铰链式波纹补偿器要主要特色在于它的铰链,它能以不同于其他方式补偿器的角偏转方式来补偿弯曲管段的位移。
平面铰链式波纹伸缩器的主要部件是铰链板和销轴,二者都能承受一定的内压推力和其他附加外力,正因为此,固定支架则不需要考虑内压推力的作用问题,所以,平面铰链式波纹伸缩器一般尺寸更为紧凑,而且非常便于安装。平面铰链式波纹伸缩器另外一个比较独特的特点就是不能单独使用,通常由两个或两个以上组合在一起配套使用。它的使用非常灵活,不仅可以一个单式铰链配合使用,也可以与一个或单个铰链配合使用。
平面铰链式波纹补偿器的质量再好,也要准确进行安装才能达到理想的补偿效果。中创机械根据多年的销售和实地勘测经验提醒广大用户其安装位置一定要严格按照销轴要垂直于管系构成的平面安装,中间补偿器变形角位移等于上、下补偿器的变形角位移之和。增大补偿器间的安装距离,可以缩小角位移之和。增大补偿器间的安装距离,可以缩小角位移变形量。
中创机械拥有专业技术团队,可根据您提供的具体数据按照计算程序确定其相互间的准确安装位置,您有任何疑问都可以随时拨打中创服务热线:0317-4581686,由公司的专业技术人员和服务人员给您提供满意的回复。
