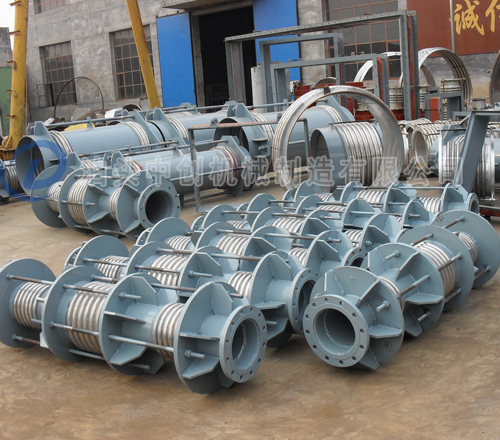

波纹管作为金属波纹管补偿器的主要工作元件,能够有效地伸缩吸收因热胀冷缩引起的位移。不同的工况环境对金属波纹管补偿器规格要求不同。中创机械小编整理了常用的金属波纹补偿器规格型号。
金属波纹补偿器可以按其结构、用途、补偿类型进行分类,无论哪种金属波纹补偿器波纹管是必不可少的,为更好的了解金属波纹管补偿器根据补偿类型分为轴向型、横向型、角向型。本期将为大家介绍轴向型金属波纹补偿器分类结构,后续将介绍横向型及角向型金属波纹补偿器。
内压式波纹补偿器:由波纹管、端管、导流筒及法兰等组成,主要用于补偿轴向位移,虽然可以补偿少量角向位移,但一般不用来补偿角向位移。
外压式波纹补偿器:由波纹管、外管、端环、进出口端管 、导流筒等组成,将管道内压在波纹管部分转化为外压,主要吸收轴向位移,具有补偿量大,保温性能好的特点。
无约束波纹补偿器:由波纹管、导向圈、工作接管、保护套、导流筒等组成,具有补偿量大,有强力自导向和抗弯能力,可以简化管道导向支架的设计。
复式波纹补偿器:由中间接管所连接的两个波纹管及端管等组成,用于吸收轴向与横向合成位移。
直埋式波纹补偿器:由波纹管、外壳、接管、导流筒、导向密封套等组成,用于轴向补偿,同时具有抗弯能力,不考虑管道下沉的影响。
煤粉管道专用三维补偿器:由波纹管、环板、中间接管、接管等组成。具有耐高温、不漏粉、不积粉、刚度小的特点。
直管压力平衡式波纹补偿器:由接管、一组工作波、两组平衡波、环板及导流筒等组成,可补偿轴向位移,内压推力自身平衡。
以上为轴向型金属波纹补偿器规格分类,虽然都起到补偿轴向位移的作用,但是现场环境不同选用的波纹补偿器规格也不同。对于金属波纹管补偿器规格选用过程中遇到的问题欢迎来电咨询!
