导流筒是环向封闭的筒状或矩形状的金属构件,安装在膨胀节中用来避免流通介质直接接触到波纹管或非金属蒙皮。

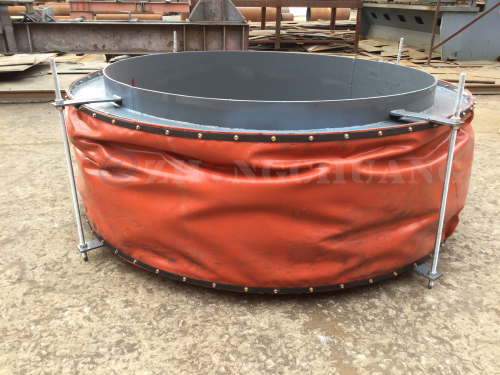

非金属膨胀节又叫
非金属补偿器用来吸收温差引起的热胀冷缩、隔离振源起到减振降噪,补偿运动位移,释放管道应力和密封气体介质的柔性连接件。
导流筒主要功能用于防止介质中的粉尘或颗粒物磨损蒙皮和隔热填料包;保持介质流动平稳、降低介质紊流引起的振动,起到支撑隔热填料包的作用。
导流筒的结构分为单式直筒式导流筒、单式缩颈形导流筒、单式锥形导流筒、松套式导流筒、复式导流筒、浮动式导流筒。
非金属膨胀节厂家通常根据介质的流速、粉尘或颗粒物的含量,是否具有腐蚀性及位移量的大小等工况和要求进行设计。当介质中的粉尘或颗粒物含量较高时,需要注意非金属膨胀节的防积灰能力。
非金属膨胀节是否需要安装导流筒以及其材质需要根据介质的性质,以及工况来选用。
