波纹膨胀节型号并不是固定的,管道系统运行过程中会随着流通介质温度产生的温差使管道拉伸产生变形,膨胀节可以吸收管道变形所产生的位移,调整管道所需的长度。管道系统错综复杂应用工况环境不同,所需的波纹膨胀节型号不同。
波纹膨胀节由不锈钢波纹管为主,结合其它金属结构件组成。又叫波纹补偿器、金属补偿器。可补偿轴向、横向、角向产生的位移,减少管道或设备运行时产生的振动。根据补偿位移方向可分为轴向型、横向型、角向型。不同类型的膨胀节应用范围不同。
轴向型膨胀节由波纹管和外层套筒组成,外套筒保护内部波纹管收到损坏的同时,可用于限制波纹管产生的横向位移和角偏转,适用于需要吸收直管段的轴向位移。常用型号:直埋式膨胀节、无约束型。

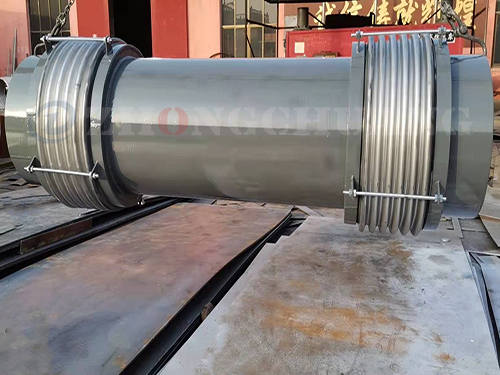

横向型膨胀节由两组波纹管和中间接管组成,中间接管将两组波纹管连接在同一平面上。拉杆限制其产生轴向位移。常用型号:大拉杆横向型、小拉杆型。
角向型膨胀节有波纹管和一对铰链构成,铰链承受内部压力推力的同时,限制产生轴向位移同时内部压力推力可在同一平面内城角度偏转。常用型号:万向铰链型、平面铰链型。
通用型膨胀节由波纹管以及其它结构件组成,用于吸收管道系统产生的轴向、横向以及角向位移。常用型号:内压型、复式波纹型。
