设计波纹管补偿器的技术参数

来源:中创机械 发布时间:2021/7/7 15:34:30
波纹管补偿器在设计时要清晰的了解其各项技术参数。波纹补偿器厂家根据参数设计符合工况环境的波纹挂补偿器产品。
波纹补偿器厂家在设计波纹管补偿器时需要用户提供波纹补偿器的技术参数,清晰的了解波纹补偿器工作条件是其安全应用的基础。那么选用时需要提供哪些参数呢?
1、设计温度:波纹管补偿器的设计温度与介质温度、补偿器结构、管系的保温要求等相关。由于设计温度与波纹管选材、波纹管疲劳设计有关。通常管道设计温度不低于正常操作时的温度,一般情况下补偿器的设计温度应在工作温度的基础上,增加一定的安全裕度。设计温度考虑各工况条件的要求。

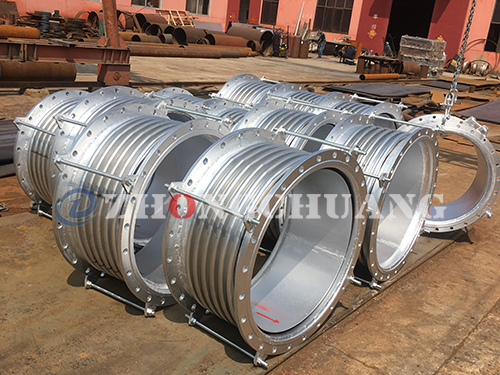

 波纹管补偿器


2、设计压力:波纹管的设计压力应大于等于工作压力。对压力需要较大的工况会通过增加波纹管的单层壁厚或增加层数来提高承压能力。也会选用波纹管加铠装的形式。
3、补偿量:金属管道在输送高温或低温介质时,会产生一定量的热胀冷缩。发生这种现象会引起管道尺寸的变化。在选用管道的补偿量时,管道的温度差取值应为工作温度的高值减去低值的差值。以免出现实际补偿量大于计算补偿量。
4、波纹管疲劳寿命:指弹性元件的额定寿命,在要求的这段期间内元件不允许出现疲劳、损坏。
5、介质的腐蚀性:波纹管补偿器输送介质的腐蚀性直接关系到波纹管的选材,应了解输送介质的具体成分,便于选用与介质相适应的材质。
6、介质流速:流速管系到是否设置导流筒和导流筒壁厚的选取,应考虑波纹补偿器整个工作过程中的介质流速。
7、介质流动性及振动性:了解输送介质是否会积聚或凝固,避免介质在波纹管内凝结。系统存在振动时需要了解振源的振幅和频率,避免波纹补偿器与系统产生共振。
