轴向复式拉杆波纹管补偿器怎样安装

来源:中创机械 发布时间:2021/5/16 16:11:25
波纹管为轴向复式拉杆波纹补偿器主要工作元件,用来吸收管道引起的轴向位移。波纹管厂家中创机械带您了解如何安装轴向复式拉杆波纹补偿器。
轴向复式拉杆波纹补偿器以波纹管为主要工作元件,由中间接管连接两组波纹管及端管、拉杆、端板和球面与锥面垫圈等结构件组成。用来吸收管道或设备由于热胀冷缩引起的轴向位移。波纹管生产厂家中创机械带您了解复式拉杆波纹补偿器是如何吸收轴向位移的。
复式拉杆波纹补偿器结构简单,补偿量大,一般适用于疲劳次数较低,需要大补偿量的管线。通过波纹管伸缩来吸收轴向位移,可应用于“L”或“Z”形管段上。
主要工作元件波纹管由薄板经卷制、焊接形成圆筒状管胚,在选用时需要考虑工作介质、温度、内部和外部环境条件外还需要考虑现场使用工况。
复式拉杆波纹补偿器在进行安装时需要注意:
1、安装前需要核查固定管架、导向管架等是否符合设计要求。对于有流向要求的应使介质流向箭头与介质流动的方向一致。
2、安装过程中,注意波纹管等薄壁部分免受因敲击、划伤、引弧焊接飞溅等原因造成的损害。
3、法兰连接方式安装时两片法兰间加装垫片并拧紧螺栓。
4、对于事先未考虑,并且在设计时未计入波纹管补偿器的位移不应让复式拉杆波纹补偿器来承受。需要调整管道系统去配合波纹补偿器不能用调节补偿器的方法来补偿管道的安装偏差。
5、轴向复式拉杆波纹补偿器安装完成后,可将螺母送至螺杆的中间位置即可。

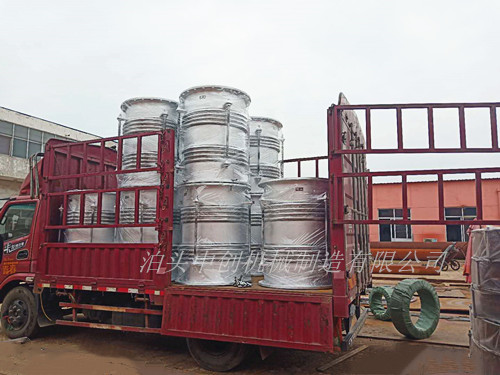

轴向复式拉杆波纹补偿器

相关产品

复式拉杆波纹补偿器-轴向型复式拉杆波纹补偿器
复式拉杆波纹补偿器应用一次液压成型和机械成型技术,并辅助以计算机优化设计、制造,外表光滑、性能稳定。轴向型复式拉杆波纹补偿器也可以根据用户要求按国标、化标或其它标准供货。
四氟补偿器-补偿器
四氟补偿器又称四氟膨胀节,用于强腐蚀性介质的管路系统中补偿热胀冷缩的位移和安装偏差,减少管路系统的振动。四氟补偿器一般用在低压管道上面。压力等级;PN0.01-0.6MPa,两端连接材质一般为碳钢法兰,也可以根据客户定做各种非标法兰,其它材质有塑料,不锈钢。
